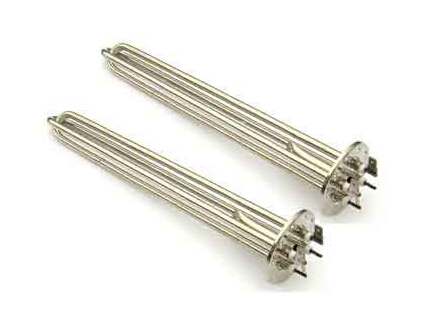

管狀加熱元件是以金屬管為外殼（鐵、不銹鋼、紫銅等），沿管內中心軸向均布螺旋電熱合金絲（鎳鉻、鐵鉻合金）其空隙填充壓實具有良好絕緣導熱性能的結晶氧化鎂砂，管口兩端用硅膠密封，再經其它工藝處理而成的加熱元件。這種金屬鎧裝加熱元件可以加熱空氣，金屬模具和各種液體。它具有結構簡單、機械強度高、熱效率高、安全可靠、安裝簡便、使用壽命長等特點。適用于各種硝石槽、水槽、油槽、酸堿槽的加熱及易熔金屬熔化爐、空氣加熱爐、干燥箱、熱壓模等裝置。廣泛應用于航空、船舶、石油、化工、洗滌、化纖、機械制造、汽車、電機、無線電、儀表、塑料、紡織、食品、印刷包裝、橡膠、醫藥衛生、家用電器等工業部門中。

使用注意事項：

1、元件允許在下列條件下工作

a．空氣相對濕度不大于95%，無爆炸性和腐蝕性氣體

b．工作電壓應不大于額定值的1.1倍，外殼應有效接地

c．絕緣電阻≥1mω 介電強度:2kv/1mi n

2、電熱管應做好定位固定,有效發熱區必須全部浸入液體或金屬固體內，嚴禁空燒。發現管體表面有水垢或結碳時，應及時清除干凈再用，以免影晌散熱而縮短使用壽命。

3、加熱易熔金屬或固態硝鹽、堿、瀝清、石臘等時，應先降低使用電壓，待介質熔化后，才能升至額定電壓。

4、加熱空氣時元件應交叉均勻排列，使元件有良好的散熱條件，使流過的空氣能充分加熱。

5、加熱硝鹽時應考慮安全措施，預防爆炸事故。

6、接線部分應放在保溫層外面，避免與腐蝕性、爆炸性介質、水份接觸;引接線應能長期承受接線部分的溫度及加熱負載，接線螺絲緊固時應避免用力過猛。

7、元件應存放在干燥處，若因長期放置絕緣電阻低于1mω時，可在200℃左右的烘箱中干燥，或降低電壓通電加熱，直至恢復絕緣電阻。

8、電熱管出線端的氧化鎂粉，在使用場所避免受到污染物與水分滲入，防止漏電事故的發生。

    實際電路中，從熱電偶輸出的信號最多不過幾十毫伏（<30mV），且其中包含工頻、靜電和磁偶合等共模干擾，對這種電路放大就需要放大電路具有很高的共模抑制比以及高增益、低噪聲和高輸入阻抗，因此宜采用測量放大電路。測量放大器又稱數據放大器、儀表放大器和橋路放大器，它的輸入阻抗高，易于與各種信號源匹配，而它的輸入失調電壓和輸入失調電流及輸入偏置電流小，并且溫漂較小。由于時間溫漂小，因而測量放大器的穩定性好。由三運放組成測量放大器，差動輸入端R1和R2分別接到A1和A2的同相端。輸入阻抗很高，采用對稱電路結構，而且被測信號直接加到輸入端，從而保證了較強的抑制共模信號的能力。A3實際上是一差動跟隨器，其增益近似為1。測量放大器的放大倍數為：AV=V0/（V2-V1），AV=Rf/R（1+（Rf1+Rf2）/RW）。在此電路中，只要運放A1和A2性能對稱（主要指輸入阻抗和電壓增益），其漂移將大大減小，具有高輸入阻抗和共模抑制比，對微小的差模電壓很敏感，適宜于測量遠距離傳輸過來的信號，因而十分易于與微小輸出的傳感器配合使用。RW是用來調整放大倍數的外接電阻，在此用多圈電位器.

    熱電偶實際電路中A1、A2采用低漂移高精度運放OP-07芯片，其輸入失調電壓溫漂αVIOS和輸入失調電流溫漂αIIOS都很小，OP-07采用超高工藝和“齊納微調”技術，使其VIOS、IIOS、αVIOS和αIIOS都很小，廣泛應用于穩定積分、精密加法、比校檢波和微弱信號的精密放大等。OP-07要求雙電源供電，使用溫度范圍0～70℃，一般不需調零，如果需要調零可采用RW進行調整。A3采用741芯片，它要求雙電源供電，供電范圍為±（3～18）V，典型供電為±15V，一般應大于或等于±5V，其內部含有補償電容，不需外接補償電容
