防爆氫氣電加熱器工作原理

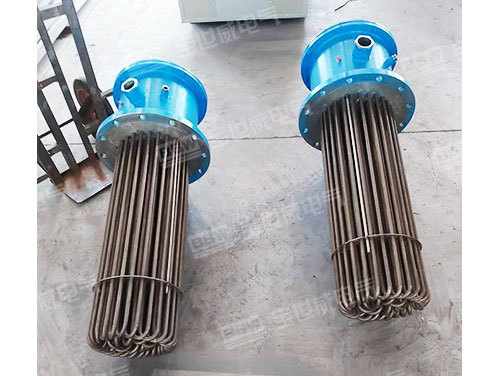

氫氣電加熱器，熱量是有置于加熱器內的電加熱元件產生的。是通過強迫對流的方式對介質進行加熱，介質通過容器進口進入容器，通過加熱時采用流體熱力學原理，把電加熱器工作時產生的巨大熱量，由此介質作為熱載體通過泵強制傳遞出去，實現熱量連續傳遞，達到工藝加熱的要求。

當介質溫度接近設定值時，電加熱器控制系統依據輸出口溫度傳感器信號，進行PID運算，自動調節加熱器輸出功率，使輸出口的介質溫度達到所需要求；當發熱元件超溫時，發熱元件的過熱保護裝置立即自動切斷加熱電源避免發熱元件燒壞，延長使用壽命。

主要功能

氫氣電加熱器采用智能全自動控制、自動溫度顯示、恒溫保護、超溫報警。加熱溫度控制在±3℃，從而保證該裝置完全達到用戶要求。并具有先進的多重保護和可靠監控裝置。

a、有常規的電氣保護，如短路保護等。

b、監測過程溫度并帶報警輸出。

c、控制算法采用模糊控制理論，PID參數整定可自動完成。

d、有一套獨立于溫度控制的超溫報警系統，當加熱器內部超過設定值時，它將不可自動復位地關閉電加熱器，并輸出一個觸點信號。

e、可提供數個聯鎖接口，以便和其它設備聯鎖（如風機）確保加熱器加熱時有一定流量的介質在流動，保證系統的安全。

使用說明

準備

使用方應使氫氣管路通暢 。

使用方需將主回路及控制電路的電源接好。

使用方需將現場操作箱中的控制線路與電力柜中的控制線路連接好。

檢查控制系統電源、電器絕緣、電加熱設備的連結。

電加熱器三相電阻是否平衡。

檢查控制電加熱器接線端部連結是否牢固以防松動打火。

檢查系統所有設備及其管道的安裝、支撐、熱膨脹余量是否合理；安裝、驗收結果應符合國家相關要求。

檢查管路系統試壓盲板是否拆除，各類閥門開啟是否靈活可靠，連結螺柱是否擰緊，密封是否嚴密。對系統管路進行耐壓測試，直至氫氣出口壓力波動平穩，同時保證系統無漏點為止。

檢查電氣控制系統、儀表、儀器安裝是否符合要求：各報警裝置、按制系統的顯示、傳感器與儀表是否對應、正確并符合工藝加熱的要求。

檢查管道、閥門是否正常，開啟泵、管路及閥門。

確?，F(xiàn)場無其他危害加熱器運行的安全隱患。

系統冷風測試

1、 合上強電柜中所以空氣開關，控制柜得電，電源指示燈亮；各溫控儀上電工作。

2、 按照系統圖打開相應閥門。

3、 介質循環后再次對系統檢查，確保管路暢通，加熱器內無任何雜物后才可啟動“加熱”進行加熱。

2.3

自動控制

1、 根據工藝溫度要求設定各加熱段溫控儀的控制溫度及上限報警值。

2、 將控制面板上的大表溫度設定為PV〉SV，使調壓元件停止工作，及時設定中心報警溫度。啟動加熱器控制按鈕，控制接觸器依次延時啟動，接著將SV溫度緩慢上升，觀察加熱器出口溫度是否正常。初升溫時生溫速度不宜過快，以不超過20℃/h為標準，如對儀表的操作不明確，可詳細閱讀其儀表說明書。

3、 電加熱元件超溫時，發熱元件的過熱保護裝置立即不可自動復位地關閉加熱器、避免發熱元件燒壞，延長使用壽命。

4、 按下電加熱器 “停止”按鈕，電加熱器退出工作，但必須保證加熱器介質繼續流動10分鐘后才可停止，否則會危害加熱器。
