防爆氮氣電加熱器設備工作原理

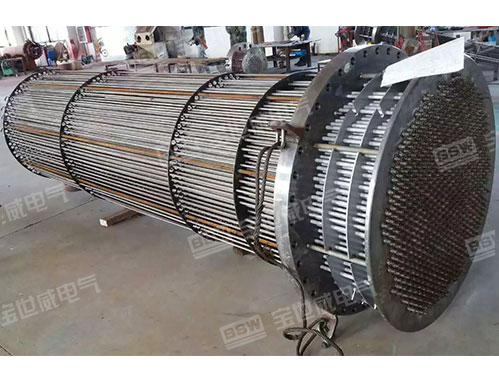

氮氣電加熱器，熱量是有置于加熱器內的電加熱元件產生的。是通過強迫對流的方式對介質進行加熱，介質通過容器進口進入容器，通過加熱時采用流體熱力學原理，把電加熱器工作時產生的巨大熱量，由此介質作為熱載體通過泵強制傳遞出去，實現熱量連續傳遞，達到工藝加熱的要求。

當介質溫度接近設定值時，電加熱器控制系統依據輸出口溫度傳感器信號，進行PID運算，自動調節加熱器輸出功率，使輸出口的介質溫度達到所需要求；當發熱元件超溫時，發熱元件的過熱保護裝置立即自動切斷加熱電源避免發熱元件燒壞，延長使用壽命。

防爆氮氣電加熱器設備主要功能

氮氣電加熱器采用智能全自動控制、自動溫度顯示、恒溫保護、超溫報警。加熱溫度控制在±3℃，從而保證該裝置完全達到用戶要求。并具有先進的多重保護和可靠監控裝置。

a、有常規的電氣保護，如短路保護等。

b、監測過程溫度并帶報警輸出。

c、控制算法采用模糊控制理論，PID參數整定可自動完成。

d、有一套獨立于溫度控制的超溫報警系統，當加熱器內部超過設定值時，它將不可自動復位地關閉電加熱器，并輸出一個觸點信號。

e、可提供數個聯鎖接口，以便和其它設備聯鎖（如風機）確保加熱器加熱時有一定流量的介質在流動，保證系統的安全。

防爆氮氣電加熱器設備使用說明

準備

使用方應使氮氣管路通暢 。

使用方需將主回路及控制電路的電源接好。

使用方需將現場操作箱中的控制線路與電力柜中的控制線路連接好。

檢查控制系統電源、電器絕緣、電加熱設備的連結。

電加熱器三相電阻是否平衡。

檢查控制電加熱器接線端部連結是否牢固以防松動打火。

檢查系統所有設備及其管道的安裝、支撐、熱膨脹余量是否合理；安裝、驗收結果應符合國家相關要求。

檢查管路系統試壓盲板是否拆除，各類閥門開啟是否靈活可靠，連結螺柱是否擰緊，密封是否嚴密。對系統管路進行耐壓測試，直至氮氣出口壓力波動平穩，同時保證系統無漏點為止。

檢查電氣控制系統、儀表、儀器安裝是否符合要求：各報警裝置、按制系統的顯示、傳感器與儀表是否對應、正確并符合工藝加熱的要求。

檢查管道、閥門是否正常，開啟泵、管路及閥門。

確?，F(xiàn)場無其他危害加熱器運行的安全隱患。

防爆氮氣電加熱器設備注意事項

1、 當電加熱器超溫時，將不可自動復位地關閉電加熱器，同時報警指示燈亮；此時應檢查電加熱的溫度傳感器及電加熱器組件是否正常；檢查完畢后，按下復位鍵，再重新啟動電加熱器。

2、 當按下“急?！卑粹o時，將立即停止加熱器系統（包括加熱器，以及所有的風機）的運行，請慎重使用“急停”按鈕。

3、 關斷時，一定注意應使系統內每一個回路都不會與主循環系統完全隔離，以免在回路中形成真空，損壞設備。

5．緩慢的升高系統內的溫度大約每小時20℃，以防止對加熱爐盤管、加熱爐和管線的接口及耐火材料的熱沖擊。同時也便于操作者在此期間檢驗儀表及控制的性能。
